Nâng cấp hệ thống điện điều khiển Syntec cho máy Tiện CNC Hitachi Seiki NR23 – Dự án thực tế tại xưởng cơ khí

Giới thiệu dự án

Trong quá trình làm việc thực tế tại xưởng cơ khí CNC khu vực miền Nam, chúng tôi đã trực tiếp tiếp nhận và thực hiện nâng cấp hệ thống điều khiển cho máy tiện CNC Hitachi Seiki NR23 – một dòng máy có độ bền cơ khí cao nhưng hệ điều khiển đã xuống cấp nghiêm trọng.

Dự án này không chỉ đơn thuần là thay thế bộ điều khiển, mà là một quá trình retrofit CNC toàn diện: từ khảo sát, thiết kế lại hệ thống điện, đến cấu hình và chạy thử thực tế trên sản phẩm.

(Hình ảnh & video thực tế được chèn tại đây)

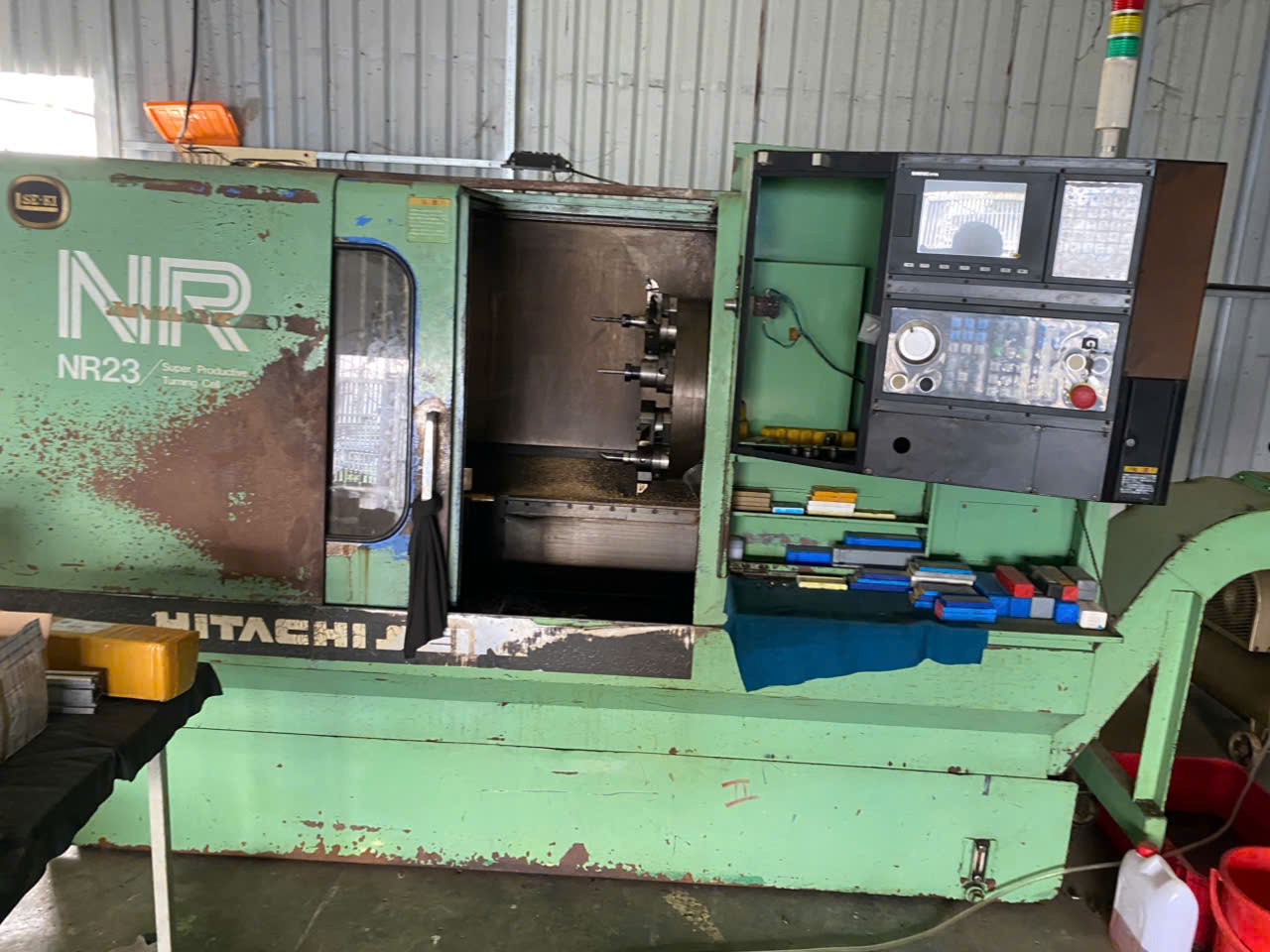

Hiện trạng máy trước khi nâng cấp

Khi tiếp nhận, máy gặp nhiều vấn đề điển hình của hệ CNC đời cũ:

• Hệ điều khiển nguyên bản hoạt động không ổn định, thường xuyên báo lỗi

• Màn hình hiển thị chập chờn, thao tác khó khăn

• Servo phản hồi chậm, có hiện tượng rung và sai số vị trí

• Một số tín hiệu I/O bị lỗi do dây dẫn và thiết bị xuống cấp

• Không thể kết nối truyền chương trình từ máy tính hiện đại

=> Kết luận: Phần cơ khí (băng máy, trục chính, vitme) vẫn còn tốt, hoàn toàn có thể tận dụng nếu nâng cấp hệ điều khiển.

Giải pháp nâng cấp được lựa chọn

Sau khi đánh giá, chúng tôi quyết định triển khai giải pháp:

• Thay thế toàn bộ hệ điều khiển CNC sang Syntec

• Giữ lại phần cơ khí và một phần hệ truyền động nếu còn đáp ứng

• Thiết kế lại tủ điện theo tiêu chuẩn công nghiệp

• Tối ưu hệ thống tín hiệu để đảm bảo chống nhiễu

Cấu hình chính sau nâng cấp:

• Bộ điều khiển CNC Syntec thế hệ mới

• Hệ servo tuning lại (hoặc thay mới tùy trục)

• Chuẩn hóa toàn bộ tín hiệu input/output

• Bổ sung kết nối USB/Ethernet truyền chương trình

Quá trình thi công thực tế

1. Tháo dỡ hệ thống cũ

• Tháo toàn bộ bộ điều khiển CNC cũ

• Loại bỏ các dây tín hiệu bị lão hóa

• Đánh dấu lại toàn bộ hệ thống dây để tránh nhầm lẫn

2. Thiết kế và lắp đặt tủ điện mới

• Thiết kế lại sơ đồ điện (Electrical schematic)

• Bố trí lại thiết bị trong tủ theo tiêu chuẩn dễ bảo trì

• Tách riêng nguồn động lực và tín hiệu để giảm nhiễu

3. Đấu nối và tích hợp thiết bị

• Kết nối bộ điều khiển Syntec với servo drive

• Mapping tín hiệu I/O: limit switch, home sensor, spindle, turret…

• Xử lý các tín hiệu đặc biệt của máy Hitachi Seiki

4. Cấu hình và lập trình

• Cài đặt tham số máy (parameter)

• Viết chương trình PLC (ladder) theo logic vận hành thực tế

• Mapping alarm và các trạng thái bảo vệ

5. Chạy thử và hiệu chỉnh

• Test hành trình trục X, Z

• Cân chỉnh sai số cơ khí (backlash, pitch)

• Gia công thử sản phẩm thực tế để kiểm tra độ chính xác

(Video chạy test được chèn tại đây)

Những khó khăn thực tế đã xử lý

Đây là phần quan trọng nhất của dự án, vì mỗi máy retrofit đều có vấn đề riêng:

• Sai lệch tín hiệu encoder → phải kiểm tra và hiệu chỉnh lại tham số phản hồi

• Nhiễu tín hiệu trong tủ điện cũ → xử lý bằng cách đi lại dây và chống nhiễu chuẩn

• Không đồng bộ giữa spindle và servo → tinh chỉnh lại tham số điều khiển tốc độ

• Logic turret phức tạp của máy Nhật cũ → phải viết lại ladder phù hợp với Syntec

=> Những vấn đề này không thể giải quyết theo lý thuyết, mà cần kinh nghiệm thực tế trong retrofit CNC.

Kết quả sau nâng cấp

Sau khi hoàn thành, máy đạt được hiệu quả rõ rệt:

• Máy chạy ổn định, không còn lỗi vặt

• Tốc độ xử lý nhanh hơn đáng kể

• Độ chính xác gia công cải thiện rõ rệt

• Giao diện dễ sử dụng, thợ vận hành nhanh làm quen

• Truyền chương trình tiện lợi qua USB/Ethernet

Đặc biệt, chi phí nâng cấp chỉ bằng một phần nhỏ so với đầu tư máy mới nhưng hiệu quả mang lại tương đương.

Đánh giá từ xưởng sản xuất

Sau thời gian vận hành thực tế:

• Máy hoạt động liên tục ổn định

• Giảm thời gian downtime

• Tăng năng suất gia công

• Dễ bảo trì và sửa chữa hơn trước

Kết luận

Dự án nâng cấp hệ điều khiển Syntec cho máy tiện CNC Hitachi Seiki NR23 là một minh chứng rõ ràng cho hiệu quả của giải pháp retrofit CNC.

Với những máy cơ khí còn tốt, việc nâng cấp hệ điều khiển là hướng đi thông minh giúp doanh nghiệp:

• Tiết kiệm chi phí đầu tư

• Tăng hiệu suất sản xuất

• Chủ động trong bảo trì và vận hành
