BỘ ĐIỀU KHIỂN MÁY PHAY CNC 5 TRỤC

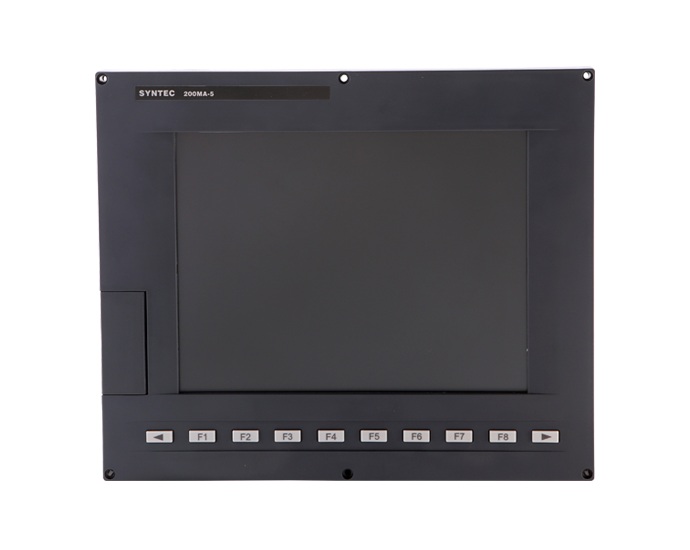

- BỘ ĐIỀU KHIỂN MÁY PHAY CNC 200-5 Series
- Lượt xem: 421
- Giá bán: Liên hệ
- 200MA-5,200MB-5
– Được trang bị bo mạch chủ hiệu năng cao
– Hỗ trợ cho 4 nhóm trục và 5 trục đồng thời
– Tính năng RTCP xử lý chính xác cao trên bề mặt
Sản phẩm đa chương trình hiệu suất cao
– Hỗ trợ kết nối truyền thông với dòng Yaskawa MII
– Khả năng xử lý trước 3000 dòng lệnh
– Hỗ trợ tới 16 trục và 4 nhóm trục
– Hỗ trợ máy 5 trục đồng thời

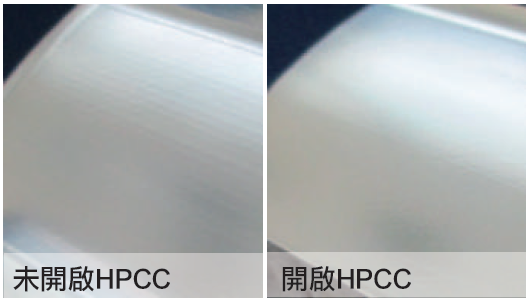

HPCC
– Tự động điều chỉnh đoạn không liên tục thành quỹ đạo cong, trơn.
– Tăng cường gia công, giảm sốc cơ học.

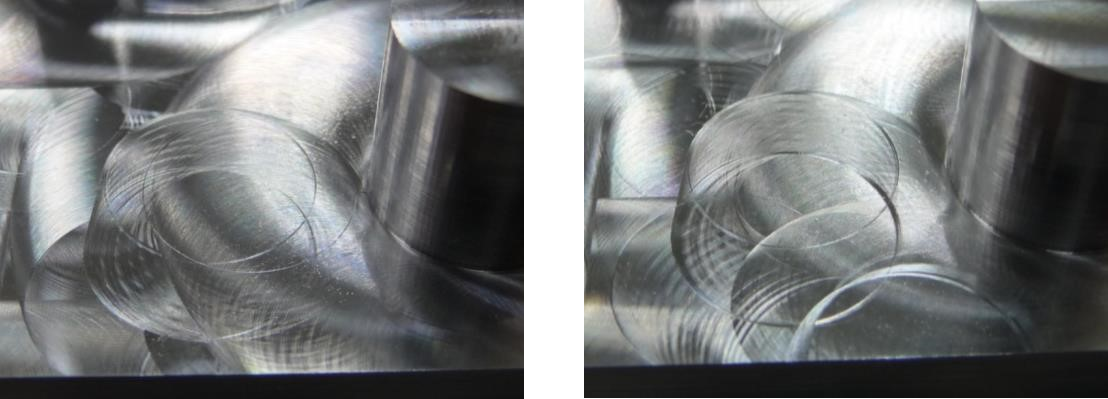

SPA2.0(ZPEC) bù lại quá trình delay của Servo
– Nâng cao độ chính xác của biên dạng cung và góc
– Cải thiện tính đối xứng của đường dẫn
– Nâng cao khả năng chống lại sự cộng hưởng của máy
Tính năng tự động xoay công cụ vuông góc với bề mặt gia công (RTCP)
– Tính năng hỗ trợ bù chiều dài dao 3D
– Chương trình sản phẩm nằm trong chương trình CAM, bộ điều khiển sẽ tự động bổ sung chiều dài và độ mòn dụng cụ
– Công cụ luôn luôn nằm vuông góc với đường viền sản phẩm
THÔNG SỐ KỸ THUẬT:
200-5 Series
○ Standard－ Not Support△ Optional
| HARDWARE | ||
|---|---|---|
| Model | 200MA-5 | 200MB-5 |
| Storage(DISKA) | 256 | |
| I/O standaed | 32/32 | |
| PS/2 | 1 | |
| RS-232 | 1 | |
| RS-422/RS-485 | 1 | |
| RS-485 | 1 | |
| SRI | – | |
| I/O optional | 96/96 | |
| DA | 1 | |
| screen | 10.4/15 | 10.4/15 |
| CF card | 2 | |
| USB | 2 | |
| RJ-45 | 2 | |
| VGA output | 1 | |
| PRODUCT | ||
|---|---|---|
| Model | 200MA-5 | 200MB-5 |
| Max. Multi-Program | 4 | |
| Max. Number of Table Tools | 4 | |
| Look-Ahead | 2000 | |
| Block Processing Time | 4000 | |
| Max. PLC-Axis | 3 | |
| Standard Axis | 8 | 12 |
| Max. Axis (optional) | 9 | 16 |
| Max. Spindle | 6 | |
| Max. Simultaneous Axis Control | 5 | |
| Min. Control Unit-mm | 0.0001 | |
| Max. Number of Program Coordinate | 100 | |
| Max. Number of Tool Length Compensation | 96 | |
| SERVO | ||
|---|---|---|
| Model | 200MA-5 | 200MB-5 |
| (A/B Phase) | – | – |
| general(CW/CCW) | – | – |
| mechatrolink II(YASKAWA serial) | O | |
| mechatrolink III(YASKAWA serial) | – | – |
