1. Cấu tạo – thiết kế của máy
- Khung máy được thiết kế vững chắc, cứng cáp giúp cho quá trình hoạt động của máy luôn ổn định với công suất cao.
- Tủ điều khiển: trang bị màn hình PLC mở rộng thể hiện giao diện vận hành. Bên cạnh đó kết hợp bàn phìm và chuột máy tính dễ dàng thao tác, hệ thống bảng điều khiển bằng nút nhấn. – Chỉ cần một thiết lập có thể hoàn thành việc gia công 2 đầu phôi hoặc gia công mặt phôi, giúp bạn đạt hiệu suất làm việc cao nhất. Giao diện vận hành đơn giản và dễ hiểu, có chế độ xem 3D.
- Đèn báo hiệu của máy được lắp phía trên tủ điều khiển với 2 màu xanh – đỏ
+ Báo xanh: máy sẵn sàng làm việc
+ Báo đỏ: máy đang dừng/báo lỗi
- Cụm đầu gia công linh hoạt, xoay 360 độ, thiết kế đa trục đa đầu ( 4 trục gia công X, Y, Z, A - 16 đầu dao ) gia công cùng lúc 4 sản phẩm, giúp rút ngắn thời gian phay tạo mộng, nâng cao năng suất – hiệu quả làm việc.
- Hệ thống kẹp phôi bằng ben hơi giữ phôi, đảm bảo cho phôi gỗ luôn được cố định, không xê dịch trong khi máy đang gia công.
+ Tuy nhiên, với dòng máy gia công mộng âm dương cnc SMT4X4 3500RT thiết kế với 2 hệ thống kẹp phôi gồm bàn kẹp phôi cố định, và bộ xoay phôi tự động.

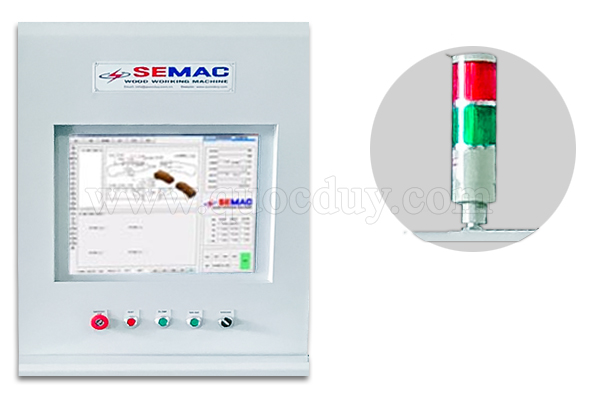

TỔNG THỂ MÁY PHAY MỘNG MÀN HÌNH HIỂN THỊ - ĐÈN BÁO HIỆU

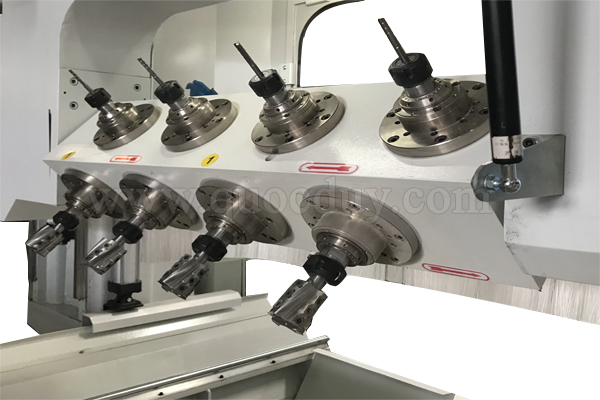

CỤM ĐẦU GIA CÔNG BỘ XOAY PHÔI TỰ ĐỘNG
- Cơ chế hoạt động: máy hoạt động ở 2 chế độ tự động và chế độ thủ công
+ Chế độ thủ công: sử dụng tay quay để điều khiển hoạt động của máy. Giúp người vận hành dễ dàng xem trước và xác định – điều chỉnh vị trí gia công.
+ Chế độ tự động: sau khi kiểm tra, đảm bảo độ chính xác bằng chế độ thủ công. Người vận hành sẻ chuyển sang chế độ hoạt động tự động giúp cho quá trình tạo mộng diễn ra nhanh chóng hơn.
- Hệ thống ray trượt hoạt động hiệu quả nhịp nhàng

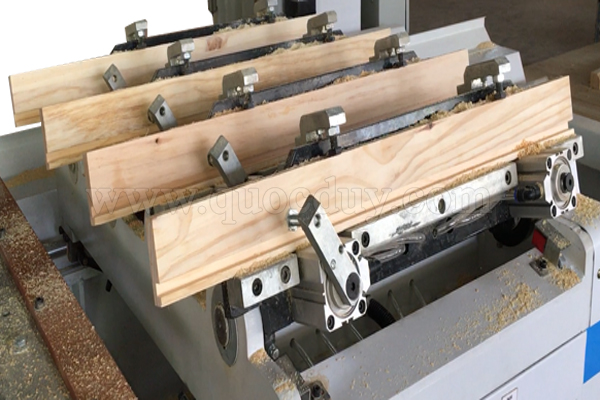

2. Bộ xoay phôi tự động
Tháng 06 năm 2020, Quốc Duy giới thiệu đến quý khách hàng dòng máy làm mộng âm dương cnc mới. Cải tiến hơn so với máy đánh mộng cnc đa năng 4 đầu SMT4X3 2500.
Máy được thiết kế vượt trội hơn với bộ kẹp xoay phôi tự động.
Ưu điểm nổi bật của bộ xoay phôi là
- Bộ xoay kẹp phôi ben hơi giúp giữ chặt phôi trong lúc gia công
- Gia công mộng được ở 2 đầu và 2 mặt của phôi gỗ
- Tiết kiệm thời gian xoay lật phôi giúp gia tăng năng suất
- Bàn xoay phôi tự động hoạt động độc lập bàn kẹp cố định
3. Lợi ích mà máy đánh mộng âm dương cnc kết hợp mang lại
- Chi phí: Vì là dòng máy kết hợp giữa gia công mộng âm và mộng dương giúp cho doanh nghiệp chỉ cần đầu tư 1 máy. Thay vì phải đầu tư riêng một máy làm mộng âm và một máy làm mộng dương. Bỏ qua các máy cắt , phay, đục mộng âm + mộng dương.
- Diện tích: Không chiếm quá nhiều không gian – diện tích nhà xưởng, tiết kiệm không gian làm việc hơn so với vị trí đặt 2 máy.
- Nhân công: Tiết kiệm chi phí nhân công, giảm được 5 nhân công cho công đoạn sản xuất.
- Công đoạn gia công: Giảm bớt công đoạn không cần phải thao tác nhiều.
- Kho kiểu mộng: Nhiều kiểu mộng được tích hợp sẳn bên trong máy và hiển hình dưới dạng đồ họa, người sử dụng có thể chọn kiểu mộng cho phù hợp để gia công.
- Thành phẩm: Gia công 4 phôi cùng một lúc, tạo sản phẩm đồng nhất về mặt thẩm mĩ. Một lần lên phôi máy sẽ gia công hoàn tất tất cả các kiểu mộng. Trên 1 phôi gỗ, máy có thể gia công nhiều kiểu mộng khác nhau.
4. Ứng dụng của máy phay mộng âm dương đa năng cnc trong sản xuất
- Không chỉ có thể tự thiết lập kiểu mộng mà máy còn có kho kiểu mộng được lưu trữ tích hợp sẳn bên trong máy.
- Những kiểu mộng máy gia công gồm mộng vuông, mộng tròn, mộng oval, chạy rãnh thẳng, phay mộng âm, chạy rãnh cong, tạo mộng mòi,…
- Ứng dụng trong các hệ thống sản xuất đồ gỗ mỹ nghệ, bàn ghế hiện đại, cửa đi, cửa sổ, chân ghế - chân bàn,…
5. Bảo dưỡng máy gia công mộng âm dương cnc đúng cách
– Về mặt cơ bản nhất là sau khi vận hành sử dụng máy xong, chúng ta nên tắt máy đúng cách, vệ sinh sạch bụi.
– Vệ sinh máy là khâu quan trọng nhất, tập thói quen thường xuyên lau chùi máy móc sau mỗi ngày làm việc, xịt khí để vệ sinh ở bên trong những khe nhỏ, tủ điện. Kiểm tra hệ thống hút bụi – máy hút bụi.
– Kiểm tra hệ thống dầu máy: tra dầu mỡ bôi trơn để giảm độ ma sát của ray trượt, xích,…
– Kiểm tra rung lắc,tiếng kêu: moto chính, servo, bạc đạn các trục x,y,z theo dõi hàng ngày
